Jaki siłownik do klapy piwnicy wybrać? Poradnik doboru

Do typowej klapy piwnicznej w domu najczęściej wybiera się siłownik liniowy 12VDC dobrany do ciężaru skrzydła i sposobu zawiasowania, a przy cięższych klapach stosuje się dwa siłowniki z czujnikiem Halla dla równej pracy. W praktyce musisz policzyć obciążenie, sprawdzić geometrię otwarcia i dopasować do tego siłownik oraz system sterowania, by klapa w 2026 roku była bezpieczna także dla dzieci i seniorów. Jeśli chcesz uniknąć dźwigania ciężkiej klapy i zyskać wygodę jednego przycisku, warto przejść przez prosty proces doboru opisany niżej.

Czego potrzebujesz do automatycznej klapy piwnicy?

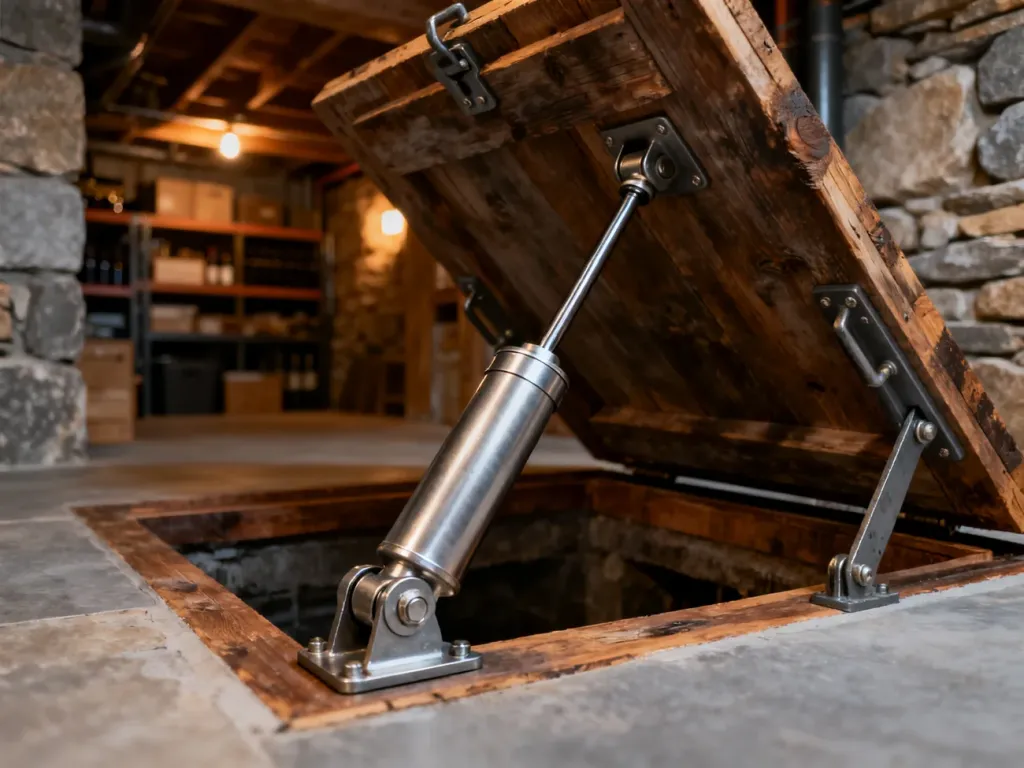

Automatyczna klapa piwnicy to w podstawie zwykła klapa zawiasowa lub przesuwna, uzupełniona o siłownik liniowy i system sterowania. W wielu domach spotyka się ciężkie, drewniane lub stalowe skrzydła zlicowane z podłogą, które ręcznie otwierają tylko silniejsze osoby. Napęd elektryczny zmienia to w prostą czynność – naciśnięcie przycisku albo pilota uruchamia ruch w górę lub w dół, a użytkownik nie schyla się i nie dźwiga. Wymaga to jednak poprawnego doboru mocy, skoku i zasilania, bo zbyt słaby napęd stanie w połowie drogi, a źle dobrany układ zawiasów przeciąży mocowanie.

W domowych zastosowaniach stosuje się z reguły instalacje 12VDC lub 24VDC, zasilane z zasilacza podłączonego do gniazda 230 V. Ten sam układ może zasilić także inne elementy – oświetlenie klapy, czujnik krańcowy albo prosty moduł bezpieczeństwa. Do sterowania ruchu użyjesz przełącznika ściennego, przełącznika kołyskowego, prostego pilota radiowego lub połączysz kilka metod w jednym systemie.

Jak zdecydować – jeden czy dwa siłowniki?

Pierwsza decyzja przy projektowaniu napędu dotyczy liczby siłowników. Brzmi banalnie, ale za tym prostym wyborem stoi kilka ważnych parametrów, które wpływają na działanie całej klapy. Pomyłka na tym etapie może skończyć się wyginaniem skrzydła albo blokowaniem napędu przy pierwszych mrozach, gdy klapa lekko przymarznie.

Jak ocenić ciężar i geometrię klapy?

Ciężar klapy działa na siłownik przez ramię dźwigni tworzone przez zawiasy i punkt mocowania napędu. Im dalej od osi obrotu zamontujesz siłownik, tym mniejszą siłę musi on generować – ale skok tłoczyska rośnie. Dla stabilnego działania warto poznać przybliżoną masę skrzydła, jego wymiary oraz kąt otwarcia, którego oczekujesz. W typowej sytuacji dla domowej klapy piwnicznej jeden napęd wystarcza, gdy skrzydło ma niewielką szerokość i jest zawiasowane z boku, podobnie jak drzwi.

Ciężkie, szerokie płyty z betonu, stali lub grubej sklejki, zwłaszcza ocieplone, często przekraczają możliwości pojedynczego siłownika. Dochodzą także siły dynamiczne – nagłe dociążenie, gdy ktoś stanie na klapie w momencie startu, a także opory zawiasów i ewentualne tarcie uszczelek. To wszystko powoduje, że zapas siły jest tu bardzo pożądany.

Kiedy jeden siłownik ma sens?

Jeden siłownik liniowy stosuje się najczęściej wtedy, gdy klapa ma jedno skrzydło i zawiasy po jednej stronie. Montuje się go zwykle niesymetrycznie – od wewnętrznej strony, przy przeciwległej krawędzi. To rozwiązanie jest proste w montażu i bardzo przejrzyste w serwisie, bo system sterowania obsługuje tylko jedno urządzenie. Do takiego zestawu wystarcza prosty sterownik jednokanałowy w wersji 12V lub 24V oraz przełącznik kołyskowy albo pilot.

W praktyce, wybierając jedną jednostkę napędową, trzeba dobrać nie tylko siłę, ale też skok, prędkość i stopień ochrony obudowy. Napęd zbyt słaby zatrzyma się w połowie, a zbyt szybki przy małym skoku ruszy gwałtownie, co może być niebezpieczne dla palców czy głowy dziecka znajdującej się pod klapą. Dla użytkownika najważniejsze jest płynne, przewidywalne działanie – to daje poczucie bezpieczeństwa.

Kiedy lepsze są dwa siłowniki?

Dwa napędy stosuje się, gdy jeden nie jest w stanie poradzić sobie z masą klapy albo gdy konstrukcja wymaga symetrycznego podnoszenia. Dotyczy to sytuacji, gdy skrzydło jest szerokie, a zawiasy umieszczono z dwóch stron lub z tyłu, jak w trapach technicznych. Drugi powód to redukcja naprężeń – dwa punkty podparcia zmniejszają ugięcia i ryzyko wypaczenia skrzydła. W efekcie mechanika zużywa się wolniej, a same zawiasy pracują lżej.

Przy dwóch siłownikach pojawia się natomiast kwestia synchronizacji. Teoretycznie dwa identyczne napędy powinny poruszać się z tą samą prędkością, ale w praktyce nawet w 2026 roku producenci podają tolerancję prędkości rzędu ±10%. Po kilku cyklach jeden siłownik „ucieknie” względem drugiego o kilka milimetrów i klapa zacznie się klinować. Rozwiązaniem jest zastosowanie napędów z czujnikiem Halla, który pozwala ograniczyć różnicę skoku mniej więcej do ±3 mm.

Przy dwóch siłownikach do klapy piwnicy warto stosować modele z czujnikiem Halla, bo różnica skoku spada z około ±10% prędkości do blisko ±3 mm.

Jak dobrać siłownik liniowy do klapy?

Dobór siłownika to nie tylko siła w niutonach. Liczy się także długość wysuwu, prędkość, sposób zasilania i rodzaj sterowania, który planujesz. Jeśli do klapy prowadzą schody, a przejście jest wąskie, warto zaplanować kąt otwarcia tak, by nie ograniczać światła wejścia – szczególnie gdy z piwnicy korzystają osoby z zakupami lub z wiadrami.

Siła i skok siłownika

Siła napędu musi pokonać nie tylko ciężar klapy, ale i geometrię mocowania. W uproszczeniu, im krótsze ramię między zawiasem a punktem mocowania na skrzydle, tym większa wymagana siła. W wielu projektach domowych przyjmuje się bezpieczny zapas – często 30–50% powyżej obliczonego obciążenia – aby skompensować tarcie oraz ewentualne zabrudzenia zawiasów. Z kolei skok dobierasz tak, by przy pełnym wysuwie klapa osiągała zakładany kąt otwarcia, zwykle od 70 do 110 stopni.

Kolizje mechaniczne są jednym z częstszych problemów przy amatorskim montażu. Warto więc naszkicować prosty rysunek – zawias, punkt mocowania do podłogi, punkt mocowania do skrzydła – a następnie sprawdzić, czy w całym zakresie ruchu siłownik nie wejdzie w kolizję ze stopniami, balustradą lub samą klapą.

Jak dobrać napięcie zasilania?

Domowe napędy do klap piwnicznych pracują najczęściej na 12VDC lub 24VDC. Wybór zależy od mocy i długości przewodów. Niższe napięcie oznacza większy prąd przy tej samej mocy, co przy dłuższych kablach może powodować zauważalne spadki napięcia i spowolnienie ruchu. Z kolei system 24 V pozwala na stosunkowo cieńsze przewody i lepiej znosi większe odległości od zasilacza.

Zasilacz musi mieć zapas prądowy – jego prąd znamionowy powinien przekraczać sumę prądów napędów. Jeśli planujesz dwa siłowniki, dodajesz prądy obu oraz niewielki margines, aby start klapy nie był na granicy możliwości. Przetwornica musi mieć też prawidłowe napięcie wyjściowe dopasowane do siłowników, bo zbyt wysokie napięcie skraca żywotność, a zbyt niskie powoduje zamulenie ruchu.

Dlaczego warto rozważyć czujnik Halla?

Czujnik Halla montowany w siłownikach pozwala zliczać impulsy w czasie ruchu, a więc dokładnie śledzić pozycję tłoczyska. W układach z dwoma napędami umożliwia ich synchronizację programową lub sprzętową – sterownik porównuje liczbę impulsów z czujników i w razie różnic koryguje zasilanie, aby siłowniki zakończyły ruch w tej samej pozycji. Bez takiego układu różnice prędkości, nawet jeśli mieszczą się w tolerancji producenta, po wielu cyklach pracy sumują się i prowadzą do przekoszenia.

Dla ciężkich, szerokich klap piwnicznych dwa siłowniki z czujnikami Halla dają równomierne podparcie, mniejsze naprężenia konstrukcji i spokojniejszy ruch skrzydła.

Jak dobrać system sterowania?

System sterowania do klapy piwnicy musi pasować zarówno do napięcia napędów, jak i do sposobu, w jaki chcesz nimi sterować. Domownicy często oczekują możliwości obsługi zarówno ze ściany, jak i z pilota – w praktyce łączy się więc przełącznik kołyskowy z modułem bezprzewodowym. Do tego dochodzi kwestia bezpieczeństwa: zatrzymanie w razie przeszkody, krańcówki oraz sygnalizacja położenia klapy.

Sterowanie 12 VDC

Dla napędów 12 V stosuje się sterowniki o wejściu i wyjściu 12VDC. Taki moduł można zasilać z zasilacza sieciowego, który zaszyjesz w szafce lub w pobliżu klapy. Sterownik jednokanałowy obsługuje jeden siłownik – w konfiguracji z dwoma napędami używasz odpowiedniego modelu dwukanałowego lub synchronizującego, jeśli pracują z czujnikiem Halla. W wersjach z pilotem radiowym moduł sterujący przyjmuje rozkaz z odbiornika i zmienia polaryzację napięcia na siłowniku, co powoduje ruch w górę lub w dół.

Przewodowe sterowanie możesz zrealizować za pomocą przełącznika kołyskowego. To prosty element montowany na ścianie, który w dwóch położeniach wymusza ruch klapy w górę i w dół. Przy jego doborze liczy się dopuszczalny prąd – musi być wyższy niż prąd pobierany przez siłownik, bo w przeciwnym razie styki będą się grzały i szybko zużyją. W domowych instalacjach wybiera się zwykle modele ze sprężyną powrotną, aby klapa zatrzymywała się po puszczeniu przycisku.

Sterowanie 24 VDC

Przy 24VDC logika działania pozostaje podobna, zmienia się tylko poziom napięcia i typ sterownika. Zasilanie najczęściej pochodzi z modułu, który z jednej strony podłączasz do sieci 230 V, a z drugiej do siłowników. Wbudowany zasilacz redukuje napięcie i prostuje prąd, a elektronika wewnątrz sterownika zmienia polaryzację w zależności od komendy. Do tego samego modułu dołączasz przewodowy przełącznik kołyskowy lub panel sterujący.

Dla dłuższych przewodów i większych obciążeń 24 V jest atrakcyjne, bo prądy są niższe przy tej samej mocy. Mniejsze prądy to mniejsze spadki napięcia i mniejsze nagrzewanie przewodów. W efekcie napęd pracuje równiej, a margines bezpieczeństwa jest większy, co ma znaczenie przy częstym otwieraniu i zamykaniu klapy, na przykład w domach z intensywnie używaną piwnicą gospodarczą.

Przełącznik kołyskowy i inne elementy sterowania

Przełącznik kołyskowy stanowi proste i bardzo czytelne dla użytkownika rozwiązanie. Jedna strona kołyski otwiera klapę, druga ją zamyka, a po puszczeniu klapa się zatrzymuje. W wielu domach montuje się go przy wejściu do piwnicy i przy samym otworze, aby można było sterować ruchem zarówno z góry, jak i z dołu. Uzupełnieniem bywa zwykły przycisk chwilowy, podłączony do sterownika z logiką „start–stop”, co sprawdza się przy automatycznym otwieraniu na pełny skok.

Gdy w domu mieszkają dzieci, częstą praktyką jest dodanie prostego zabezpieczenia – na przykład przełącznika kluczykowego, który odcina zasilanie, gdy dorosłych nie ma w pobliżu. Innym rozwiązaniem jest moduł czasowy, który po określonym czasie zamknie klapę samoczynnie, choć w ciasnych, używanych przejściach lepiej unikać automatycznego domykania bez obecności osoby nadzorującej.

Jak zadbać o bezpieczeństwo klapy z siłownikiem?

Bezpieczeństwo przy automatycznej klapie piwnicznej jest równie ważne jak dobór siły czy napięcia. Mówimy o otworze w podłodze – upadek przez taki otwór kończy się zwykle poważnymi urazami. Dlatego projektując napęd, warto patrzeć na konstrukcję całości, a nie tylko na sam siłownik.

Najprostszym zabezpieczeniem są ograniczniki mechaniczne i krańcówki elektryczne, które uniemożliwiają przekroczenie zadanych pozycji. Wiele siłowników ma wbudowane krańcowe wyłączniki, ale przy ciężkich klapach dobrze jest dołożyć zewnętrzne, regulowane elementy mechaniczne. To one przejmują obciążenie w skrajnych pozycjach, a nie tylko gniazdo śruby w siłowniku. W strefach użytkowanych przez dzieci przydatne jest też doświetlenie okolic klapy – zwykła listwa LED z czujnikiem ruchu poprawia widoczność i zmniejsza ryzyko potknięcia.

Przy ciężkiej klapie piwnicznej bezpieczeństwo daje nie tylko mocny siłownik, ale też krańcówki, ograniczniki mechaniczne, dobre oświetlenie i czytelne sterowanie dla domowników.

Drugi aspekt dotyczy awaryjnego otwierania i zamykania. W razie zaniku zasilania wypada przewidzieć możliwość ręcznego podniesienia skrzydła – choćby po odpięciu sworznia mocującego siłownik. Przy projektowaniu miejsca mocowania napędu dobrze jest więc zapewnić dostęp do tego punktu także od góry. Jeśli klapa znajduje się w najniższej kondygnacji, to przy zalaniu piwnicy ważne będzie sprawne jej otwarcie, nawet gdy elektryka zawiedzie.
